矿物原料

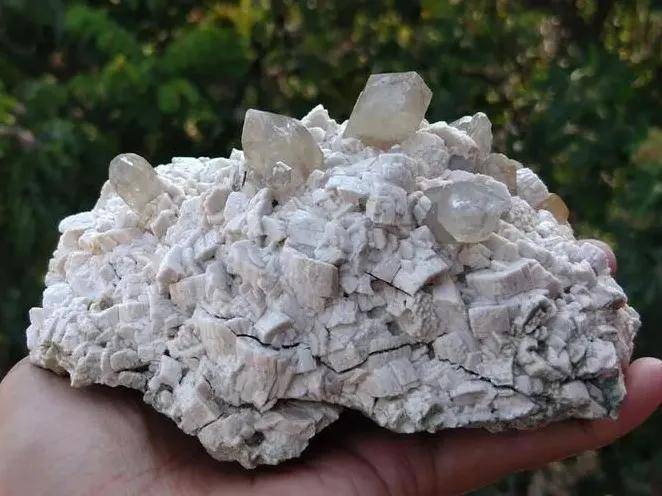

长石：钾长石、钠长石、霞石、钾钠长石、含钙的钠或钾长石、锂瓷石或锂长石、锂辉石等。

石英： 纯度一般要求97%以上，主要引入氧化硅。一般脉石英氧化硅含量高，含铁比较少，白度最好。

碱土金属矿： 方解石、白云石、硅灰石、烧滑石、透辉石、萤石等，此类矿物主要引入碱土金属氧化物（萤石引入氟化钙），方解石引入氧化钙，白云石引入氧化钙和氧化镁，硅灰石引入氧化硅和氧化钙，透辉石引入氧化钙、氧化镁和氧化硅等

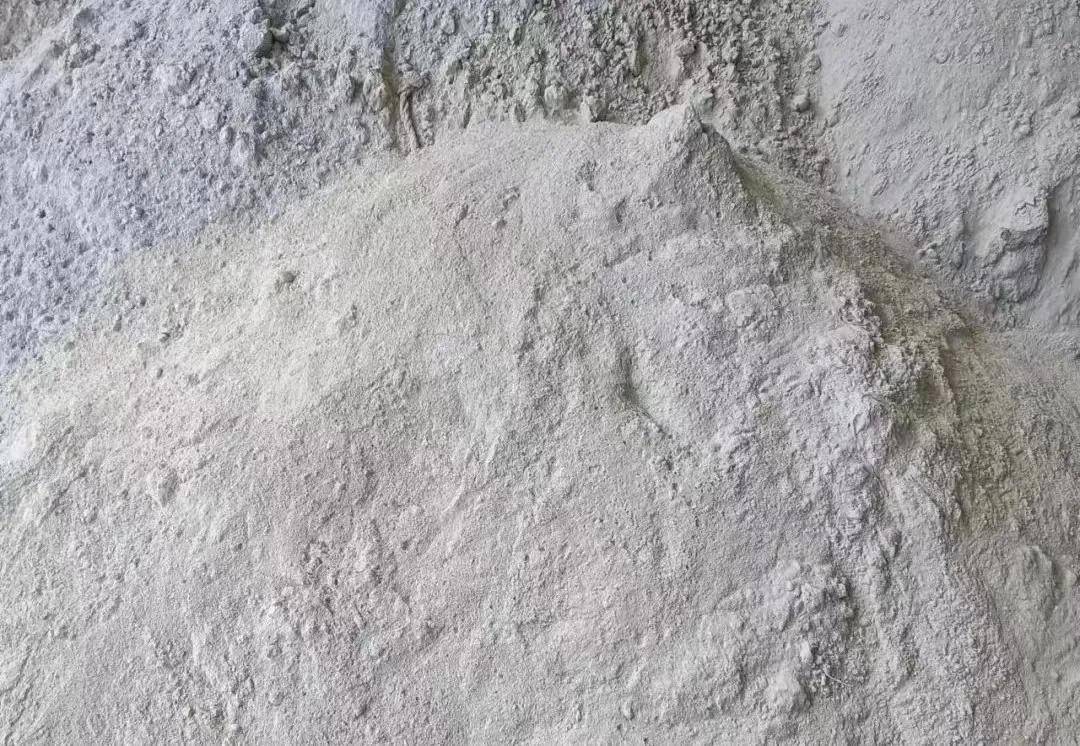

高岭土： 含铝在32%以上的外观为白色的水洗黏土、外观发黑的球土等，主要引入氧化硅和氧化铝。售价随氧化铝含量的升高和氧化铁等有色金属氧化物的降低而不同；煅烧高岭土，一般是煤矸石煅烧而得来，氧化铝含量一般在42%以上，主要引入氧化硅和氧化铝。

过渡金属类

二氧化硅：常用石英砂引入，二氧化硅能提高釉的高温粘度，提高釉的强度及烧结温度，能生成玻璃增加透光、始熔点，强度，耐酸碱度。石英完全熔融后膨胀系数较小，在建筑陶瓷中低温快烧，特别是哑光釉层中残留的石英较多，膨胀系数较大。

三氧化二铝：常用铝粉或高铝粘土引入，可提高釉的高温粘度始熔点，硬度，耐酸碱度和稳定性，膨胀系数较低。

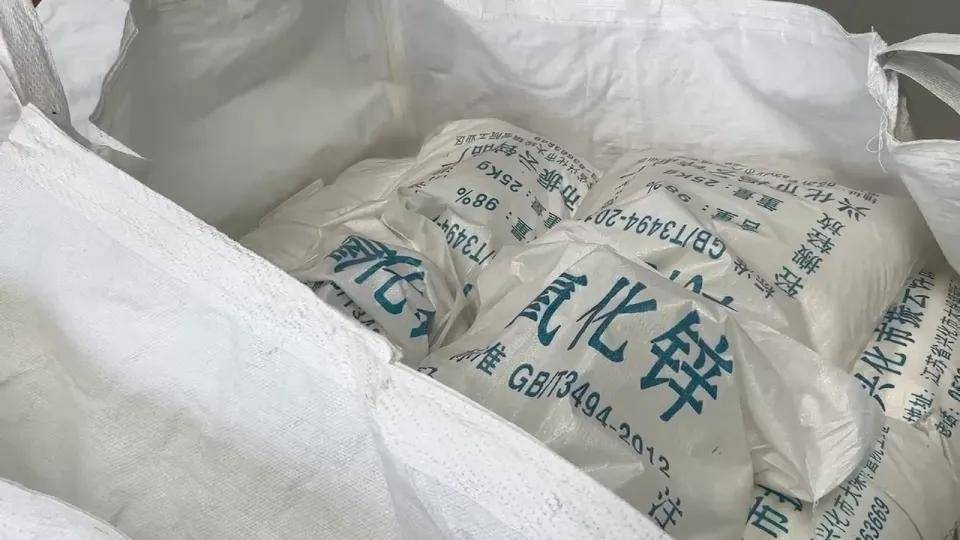

氧化锌：主要用工业氧化锌引入，助融效果好，烧成范围宽，膨胀系数小，适量加入能提高釉面的韧性，达到一定量后能增白消光。

氧化钙： 常用方解石或石灰石引入，硬质熔剂，提高釉的白度和硬度，提升物理性能和印刷性能，常用于哑光釉的消光剂，膨胀系数较大。

氧化镁：常用滑石或白云石引入，可提高釉面耐磨性，硬质熔剂，高温下助熔，常用于哑光釉的助熔和消光，膨胀系数较大。适量加入能增加釉浆的流动性。

氧化钡：主要用碳酸钡引入，硬质熔剂，高温下有较好的助熔效果，适量的加入可增加釉面的光泽度，提高耐酸碱度。

氧化锂：主要有锂瓷石或锂辉石引入，助融效果好，能降低釉的熔融温度和高温粘度。

氧化钾：一般由钾长石引入，熔剂的一种，烧成范围宽，稳定性较好，能降低釉的熔融温度和高温粘度。

氧化钠：一般由钠长石引入，助融效果好于钾长石，能降低釉的熔融温度和高温粘度，膨胀系数比钾长石大，烧成范围比钾长石窄。

氧化锆：一般由锆英砂或硅酸锆引入，能提高釉的白度，高温粘度和硬度，膨胀系数较小。

硅灰石：提高釉的白度和强度，烧成范围较宽。(降低烧制温度，减少坯体的收缩率，减少釉面针孔)

高岭土：提升釉的悬浮性能和粘性，提高白度易触变，膨胀系数较小。

常用的釉用氧化物中二氧化硅，氧化镁，氧化锌，氧化铝硬度靠前，氧化钾和氧化钠的硬度靠后。

责任编辑：a主编

返回顶部
